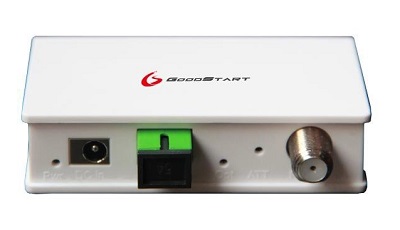

GSDMOR 型迷你光接收機

產品描述

GSDMOR 是一款 1.0 GHz 帶寬的迷你型光接收機，專用于 FTTH 網絡架構。
GSDMOR 的款式為一個迷你塑料盒，提供一路射頻信號輸出，內部結構緊湊，電路合理，性能優良。
GSDMOR 具有光 AGC 功能以確保射頻輸出信號的穩定。
GSDMOR 是一款適合 FTTH 的理想產品，也適合用于辦公樓、賓館、學校、醫院等全光網絡系統。

產品特性

? 1.0 GHz 帶寬

? 光 AGC 范圍：- 12 ～ - 2 dBm

? 80 dBuV 射頻輸出，輸出穩定

? LED 指示電源和光輸入

? 低功耗

? 小巧玲瓏的迷你塑料盒

? 安裝方便

技術規格

表 1. 光部分規格

參數	單位	指標
光波長	mm	1000 – 1600
光功率輸入范圍	dBm	- 15 – + 2
光 AGC 范圍	dBm	- 12 – - 2（其它可選）
光連接器類型	-	SC / APC
光反射損耗	dB	45

表 2. 射頻部分規格

參數	單位	指標
射頻帶寬	MHz	47 – 1000
射頻平坦度	dB	± 1.5
射頻輸出電平 1）	dBmV	20
射頻輸出穩定度 @ AGC	dB	± 1.0
射頻連接器類型	-	F（母座，英制）
射頻阻抗	?	75
射頻反射損耗	dB	14
CNR 2）	dB	45
CTB 2）	dB	60
CSO 2）	dB	60
MER 2）	dB	32

注: 1) 射頻輸出電平的測得是在光輸入功率在- 12 ~ - 2dBm 范圍內，3.5% OMI。 2) 失真性能是在下列條件下測得：輸出電平為 80dBuV, - 11dBm 光輸入功率，3.5% OMI。在 47 ~ 550MHz 加載 59 個 PAL-D/K 模擬載波，在 550MHz 至 1GHz 加載數字載波，數字載波比模擬載波低 10dB。 3) 除非另有注明，技術指標反映的是在 20°C 條件下的典型指標。

表 3. 通用規格

參數	單位	指標
供電電壓	VDC	12 (0.5A)
功耗	W	2.5
尺寸（寬 x 高 x 深）	mm	82 x 21 x 58
重量	kg	0.05（僅光接收機） 0.05（僅外置電源）
工作溫度	℃	- 25 – + 50
儲存溫度	℃	- 35 – + 75
相對濕度	%	5 – 90（非冷凝）

訂貨信息

產 品描述	訂貨號
GSDMOR 型迷你光接收機，不含外置電源適配器
GSDMOR 型迷你光接收機，110VAC 外置電源適配器，美標電源線插頭
GSDMOR 型迷你光接收機，220VAC 外置電源適配器，國標電源線插頭
GSDMOR 型迷你光接收機，220VAC 外置電源適配器，歐標電源線插頭
GSDMOR 型迷你光接收機，其它可選	GSDMOR-aa aa ─ 外置電源適配器，電源線插頭 00 – 不含電源適配器 1A – 110VAC，美標電源線插頭 2C – 220VAC，國標電源線插頭 2E – 220VAC，歐標電源線插頭
