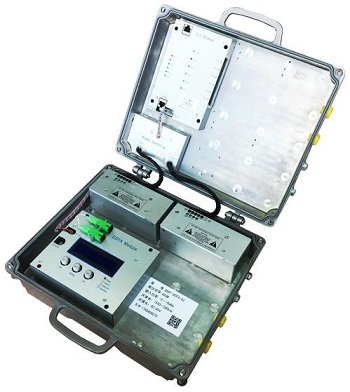

GSDCOH 野外聚合型光頭端(EPON OLT + EDFA)



產品描述

       GSDCOH 是一款野外小型光頭端,聚合了 EPON OLT 和 EDFA。該頭端適用于廣電和 電信網絡的接入網、視頻監控網絡、企業局域網等網絡應用,尤其適合于 FTTH 應用。

       GSDCOH 具備小巧方便、使用靈活、易于部署、高性能的特點。設備采用鑄鋁外殼, 具備良好的散熱效果,滿足野外環境下對設備性能的要求。

       GSDCOH 提供 2 個上聯 GE 端口,4 或 8 個下聯千兆 OLT 端口,1 個 MGMT 本地管 理端口, 1 個 console 故障診斷端口, 1 個 RS-232 串口。該 頭端 OLT 的最大分光比為 1:64, 系統最大可支持 256(1 個 OLT 模塊)或 512(2 個 OLT 模塊)個 ONU。

       GSDCOH 的 EDFA 采用高性能的 Pump 激光器,以及極佳的 APC(自動功率控制)和 ATC(自動溫度控制)電路及卓越的光路設計,保證了產品在野外環境下的穩定性和可靠性。

       GSDCOH 的 EDFA 模塊蓋板上具有 LCD 顯示器,以及調整按鍵和 LED 指示燈。完善 的 MPU(微處理器)系統使得調節方便、智能,顯示清晰。

       GSDCOH 支持雙電源配置。

       GSDCOH 也可按用戶需要配置 WDM 波分器件等。

產品特性

EPON OLT 部分特性

 ? 4 或 8 個 SFP 下聯 OLT 端口,2 個 SFP 上聯 GE 端口

 ? 上聯端口可 1+1 冗余備份

 ? 符合 IEEE802.3 以太網標準

 ? 支持 IEEE802.1 VLAN 和 QoS 協議

 ? 支持動態帶寬分配(DBA)

 ? 支持 AES-128 加密

 ? 遠程一鍵配置,快速部署

 ? 支持遠程 SNMP 網管

 ? 支持本地 Telnet 配置和診斷

 ? 支持遠程管理 ONU

 ? 支持 ONU 自動發現與注冊(即插即用)

EDFA 部分特性

 ?  APC 和 ATC 設計,工作穩定可靠

 ? 輸出光功率-3dBm 可調

 ? -10dBm 低光輸入功率

 ? 低噪聲,低失真,高性能

 ? 美國 JDSU 激光泵浦,優越的光路指標

 ? 內部蓋板上 LCD 顯示各項參數,方便設置和檢測

通用部分特性

 ? 雙電源,負載分?jǐn)偤腿哂啾Wo(hù)

 ? 低功耗

 ? 優良的散熱設計,工作環境溫度可高達 60℃

 ? IP67 標準野外型機殼,優良的防水防塵性能

 ? 支持 SNMP 遠程網管

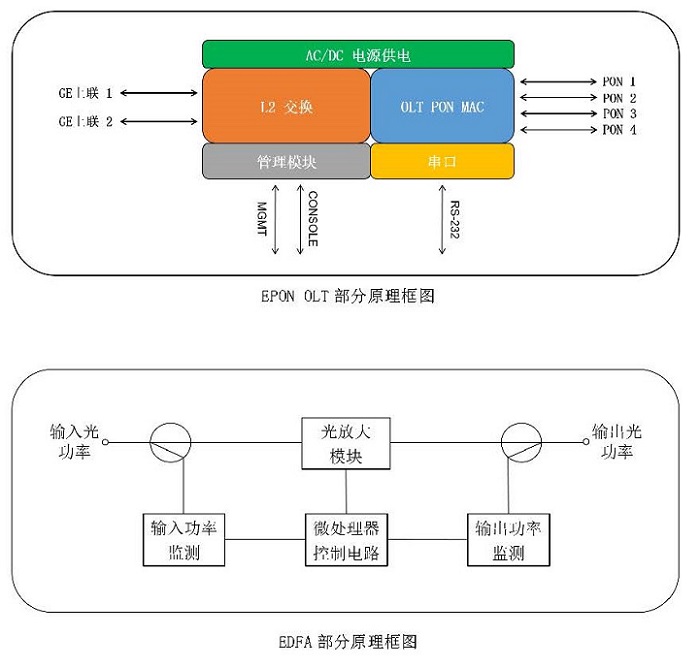

電原理框圖

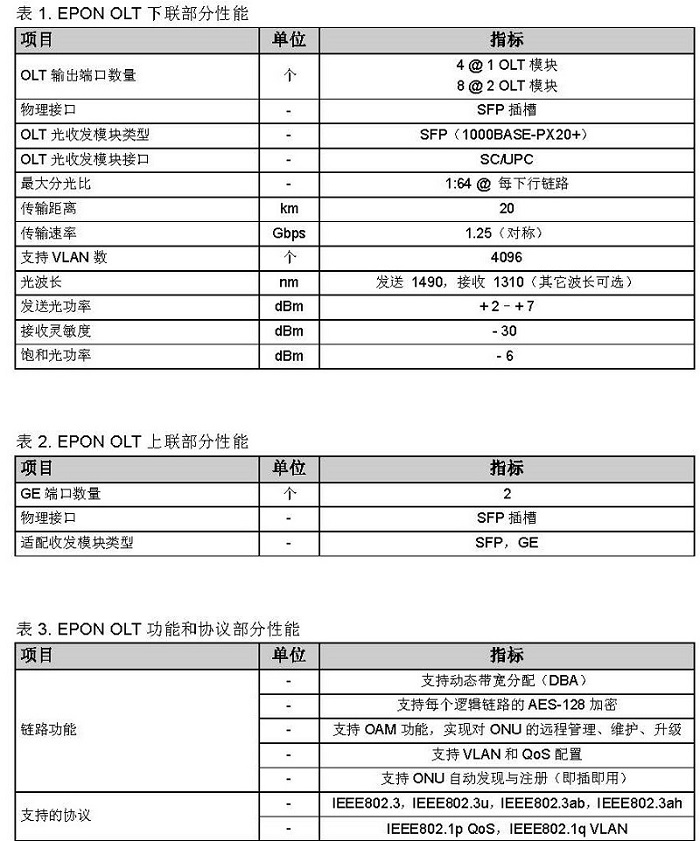

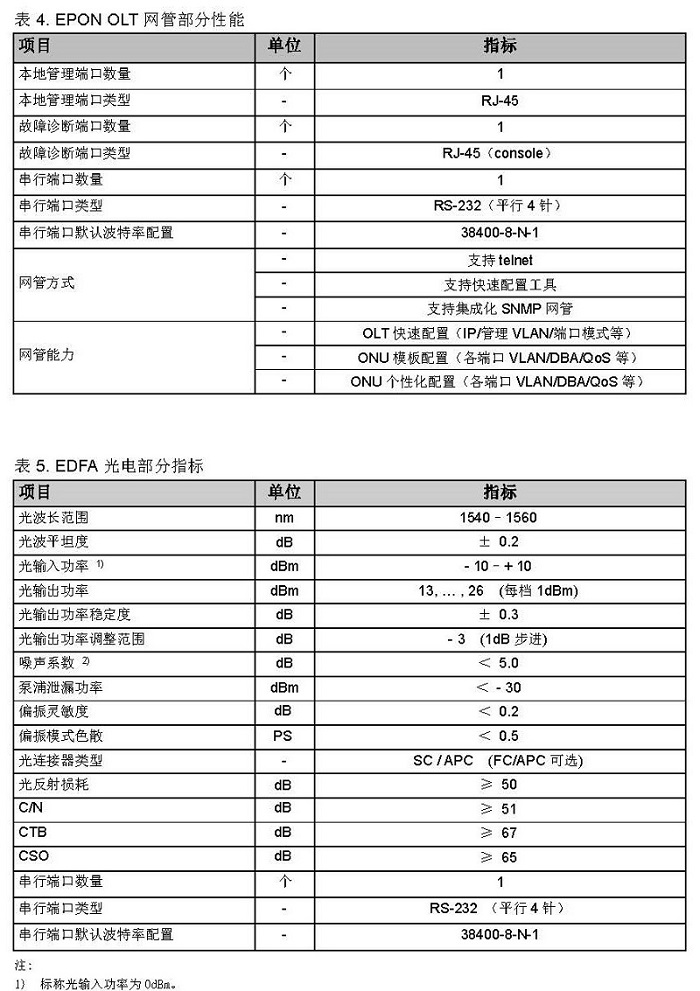

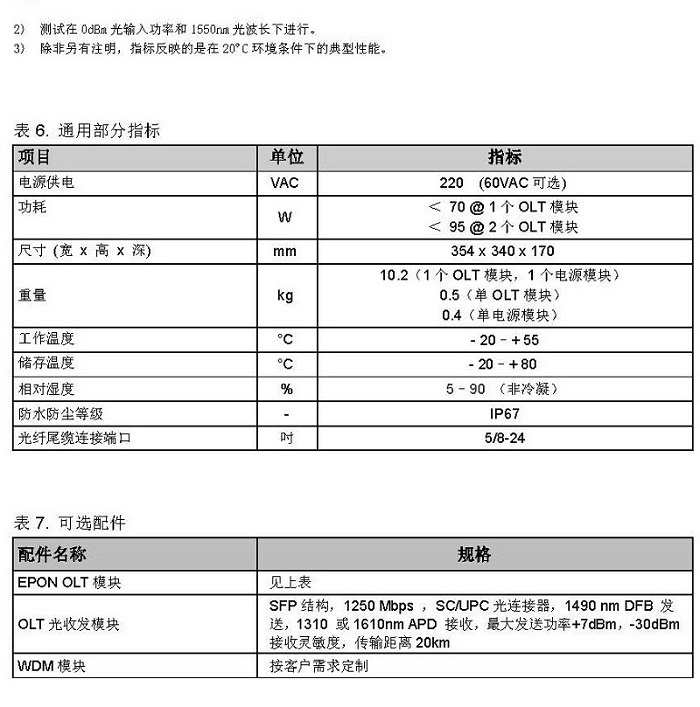

技術性能

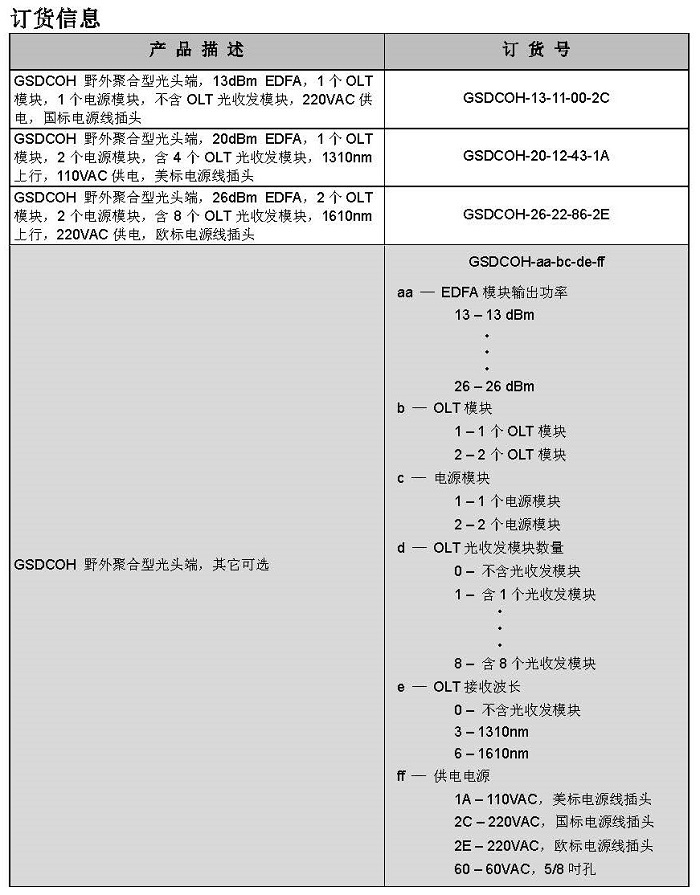

訂貨信息:




?
