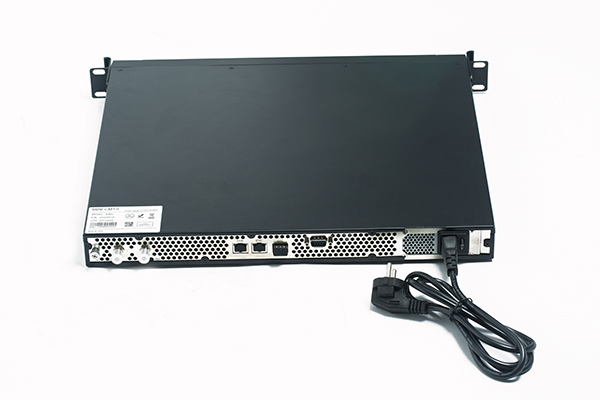

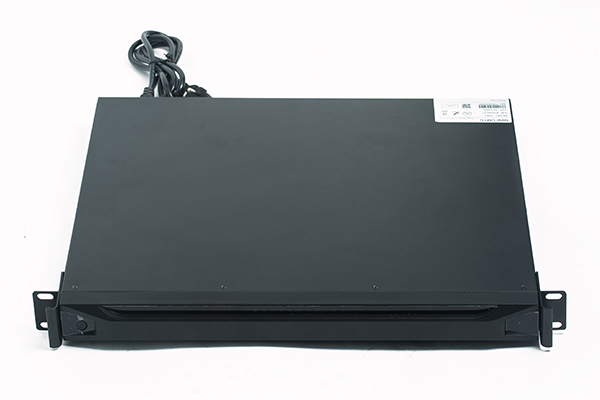

GSDMC型 1U機架式小型CMTS


產品描述

  GSDMC型1U機架式小型CMTS是按照C-DOCSIS標準設計的一款有線寬帶數據頭端產品。該產品完全符合DOCSIS和Euro-DOCSIS標準，支持DOCSIS和Euro-DOCSIS3.0和2.0。

GSDMC提供16路下行信道，4路上行信道，支持511個Cable Modem同時在線

   GSDMC可以根據客戶的使用需求，配置IP QAM模塊，提供IP QAM業務功能。


產品特性

?支持DOCSIS/Euro-DOCSIS3.0/2.0

?下行16個頻點，1個RF輸出接口

?上行4個頻點，1個RF輸入接口

?輸出電平45dBmV

?輸入電平范圍-13 ~ 23dBmV

?支持511個CMs同時在線

?支持動態負載均衡

?支持DHCP轉發

?支持QoS和VLAN

?支持SNMP遠程網絡管理

?支持CLI或Telnet本地配置和診斷

?IP QAM模塊可選

?低噪音，低功耗

?體積小，節省空間


技術性能

表1. 下行信道部分性能

項目

單位

指標

射頻工作頻段

MHz

87 - 1000

信道射頻帶寬

MHz

8 或 6

QAM調制標準

-

Annex A，B，C

QAM調制方式

QAM

64，256

單信道速率

Mbps

36 @ 64 QAM

51 @ 256 QAM

下行信道個數

個

16

最大下行速率

Mbps

800

單信道輸出電平

dBmV

  50 @ 8信道

45 @ 16通道

輸出電平可調范圍

dB

-20 （0.1dB 步進）

MER（均衡后）

dB

42

載噪比

dB

45

射頻輸出口數量

個

1

射頻連接器

-

F型，75 ?


表2. 上行信道部分性能

項目

單位

指標

射頻工作頻段

MHz

5 - 65

上行信道個數

個

4

信道射頻帶寬

MHz

1.6，3.2，6.4

上行調制方式

-

QFSK，16 QAM，64 QAM

單信道速率

Mbps

0.32 - 40

最大上行速率

Mbps

160

輸入電平范圍

dBmV

-13 - 23

射頻輸入口數量

個

1

射頻連接器

-

F型，75 ?

表3. 通用部分性能

項目

單位

指標

上聯IP接口

-

RJ-45端口1個

SFP插槽1個

網絡管理接口

-

RJ-45端口1個

供電電壓

VAC

90 - 264

功耗

W

35

外形尺寸（寬 x 高 x 深 ）

mm

483 x 43 x 410

重量

kg

4

工作溫度

°C

0 - 55

儲存溫度

°C

- 20 - 70

相對濕度

%

5 - 90 （非冷凝）


?
