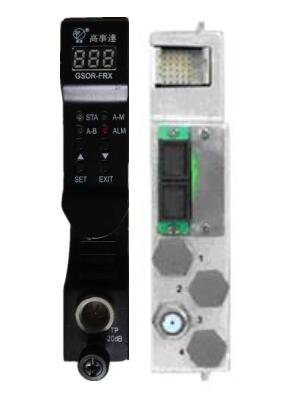

GSOR-FRX-02 正向光接收模塊

產品概述：

GSOR-FRX正向接收模塊具有冗余的兩路光進入口，輸入波長為1200nm到1600nm，進入光功率為-4dBm到+3dBm. 輸出射頻信號頻率為47MHz到1003MHz，通過前面板可以控制輸出射頻信號的強度，衰減0~20dB。

產品特點：

l 熱插拔功能

l 波長1200nm到1600nm

l 光輸入功率–4 到 +3dBm

l 帶寬47MHz 到 1003MHz

l 輸出電平48dBmV

l 自動/手動增益控制(AGC/MGC)

l 衰減控制0dB到20dB

l 冗余的兩路射頻輸出

技術參數：

項目

單位

性能參數

備注

波長

nm

1200-1600

輸入口

2

輸入光功率

dBm

-4 ~+3

光接頭

FC/APC或SC/APC

帶寬

MHz

47~1003

回?fù)p

-dB

≥18

平坦度

dB

+/-0.75

輸出電平

dBmV

≥48

測試點

dB

-20+/-0.75

CNR

dB

≥51

1.-1dBm 光功率輸入，OMI=3.5%，0dB 衰減

2.35dBmV 輸出，NTSC 77 通道測試

CSO

dBc

≥63

CTB

dBc

≥67

衰減控制

dB

0 to -20

功耗

W

<10

訂貨指南：

GSDT-FRX

-00

0

高事達正向光接收模塊型號

1:1路光輸入，1路射頻輸出

1*2：2路光輸入，1路射頻輸出

2*2：2路光輸入，2路射頻輸出

FC：FC/APC

SC：SC/APC

報警說明：

顯示信息

報警狀態

系統反應

001

1通道輸入光功率低

STA LED 紅色

002

1通道輸入光功率高

STA LED 紅色

003

2通道輸入光功率低

STA LED 紅色

004

2通道輸入光功率高

STA LED 紅色

005

模塊溫度高

STA LED 紅色

常見故障分析：

故障點

維修說明

狀態LED亮紅色

1. 確保光輸入功率范圍是-3到 3dBm

2. 如輸入光功率正常，請聯系生產廠家進行維修

無射頻信號輸出

1． 清理光纖端面

2． 使用光功率計測量輸入光功率

3． 使用手動增益調節輸出射頻信號電平

4． 測量射頻輸出端口的信號強度

5． 如仍無射頻輸出，請聯系生產廠家進行維修

射頻信號輸出電平低于規格

1. 確保所有的接頭都是清潔的

2. 確保使用正確的接頭

3. 確保光輸入功率在正常范圍內

4. 調整射頻輸出衰減值

5. 測量射頻輸出信號

6. 如輸出功率仍低于規定值，聯系生產廠家進行監測維修

?
