GSDT-PS-II 電源模塊


產品概述:

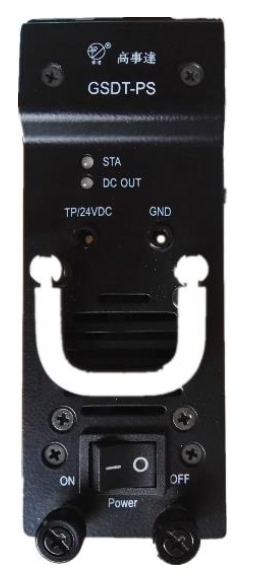

GSDT-PS電源模塊專門為光傳輸平臺而設計。一個光傳輸平臺可配置兩個電源模塊,其互為備份。具內置功率共享電路,當兩臺電源模塊同時工作時,每個模塊均工作在半功率輸出狀態,當其中一個模塊出現故障時,另一個模塊會馬上工作在全功率輸出狀態,以確保光傳輸平臺之工作穩定性。電源莫塊自帶有冷卻風扇以提供良好的散熱性能,其前面板具有24V直流電壓測試點用以判定模塊是否正常工作。

產品特點:

輸入電壓85至264VAC

24VDC/300W輸出

熱插拔功能

內置功率共享電路

自動恢復/短路保護

自帶冷卻風扇

電壓測試點

技術參數:

項目

單位

性能參數

備注

交流輸入電源

VAC

85-264

直流輸出功率

W

300W/24VDC

效率

典型值:86%

典型值:84%

230VAC全負載

115VAC全負載

短路保護

常見故障分析:

STA指示燈紅色

a. 檢查后面板的風扇是否正常運轉。

b. 檢查DC測試點處輸出電壓(規格 24VDC ± 1.8V)

DC OUT指示燈不亮

周期性的檢查模塊前面板的DC OUT指示燈。當指示燈不是綠色時,請檢測前面板的DC測試點,可能模塊出了問題或者機架里的某個模塊出現短路現


?
