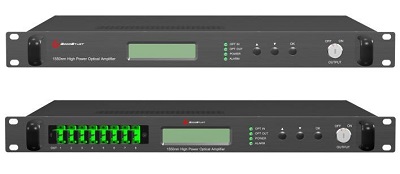

GSDT-YEDFA型 1550nm 高功率光放大器


產品描述

GSDT-YEDFA是一款增益頻譜范圍在1540 - 1565nm的高功率光放大器。它主要設計應用于有線電視傳輸或1 - 31個ITU波長的綁定傳輸。它為有線電視的大面積高密度覆蓋，尤其是光纖入戶FTTH的應用，提供了高可靠、很靈活和低成本的解決方案。

GSDT-YEDFA采用了世界頂級泵浦激光器和鉺鐿共摻雙包層光纖。優良的APC，ACC和ATC控制電路，極佳的通風和散熱設計。

GSDT-YEDFA在前面板的LCD和LED顯示了設備的全部工作狀態參數及告警指示。如果輸入光功率丟失，泵浦將會自動關閉，提供了對激光的安全防護。RS-485和RJ45端口提供了本地CLI設置和遠程SNMP網絡管理功能。

GSDT-YEDFA可以被設置成主機或備機，用于自動冗余架構。

GSDT-YEDFA可以根據客戶的需求，內置一個4 或 8路的光分路器。

產品特性

?鉺鐿共摻，高輸出功率

?熱備份，自動冗余

?支持ITU波長綁定

?低光輸入功率

?輸出光功率 -3dB可調

?優良的APC，ACC和ATC控制電路

?極佳的通風和散熱設計

?低噪聲，高質量

?雙電源，負載分?jǐn)偤腿哂啾Ｗo

?超低功耗

?內置光分路器可選

?1U機箱，體積緊湊


技術性能

項目

單位

指標

波長范圍

nm

1540 - 1565

平坦度

dB

± 0.5

光輸入功率 1)

dBm

- 10 - + 10

光輸出功率

dBm

14, … , 32 @ 1 端口 （1dBm / 檔）

33, … , 37 @ 2 端口 （1dBm / 檔）

光功率穩定度

dB

± 0.2

光功率可調范圍

dB

- 3 （0.5dB 步進）

噪聲系數 2)

dB

5.5

泵浦泄漏功率

dBm

- 30

光連接器

-

SC / APC

光反射損耗

dB

50

內置光分路器

-

4, 8 （可選）

供電電壓

VAC

90 - 240

功耗

W

20 @ 32dBm及以下

50 @ 33dBm及以上

尺寸 (寬 x 高 x 深)

mm

483 x 45 x 420

重量

kg

4.9 （不含光分路器）

5.0 （含光分路器）

工作溫度

°C

0 - 55

儲存溫度

°C

- 20 - 70

相對濕度

%

5 - 90 （非冷凝）

注：

1) 額定光輸入功率為+3dBm。

2) 測試是在+3dBm光輸入功率和1550nm波長進行。

3) 除非另有注明，所有參數是在20°C下的典型指標。


?
